scratch绘制直尺，是2023年3月份中国电子学会图形化编程，scratch编程等级考试四级试卷真题。主要的考点就是绘制图形，以及双重嵌套循环的灵活运用；编写一段程序，绘制一段6厘米的直尺。
1、准备工作
(1)保留小猫角色，隐藏；
(2) 白色背景。
2、功能实现
(1)点击绿旗，设置笔的颜色为红色，笔的粗细为1；
(2)每个小刻度之间间隔5步，代表1毫米，10个小刻度代表1厘米；
(3)表示厘米的垂直直线，高度为40；表示毫米的垂直直线，高度为20；

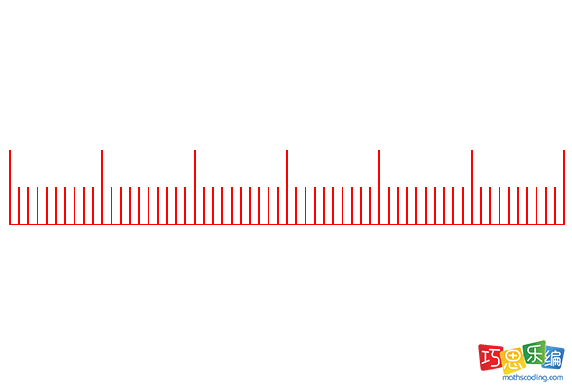

(4)根据上面的约定，绘制如下图所示的6厘米刻度。
评分标准
(1)画笔的颜色和粗细设置准确: (2分)
(2)能绘制8根高度为40步的大刻度； (3分) (数量不对， 能画出垂直先线得1分)
(3)每两个大刻度之间，有9根高度为20步的小刻度； (3分) (数量不对， 能画出垂直线得1分)
(4)能画出水平线，每个小刻度之间是5步。(2分)
scratch绘制直尺编程实现步骤：

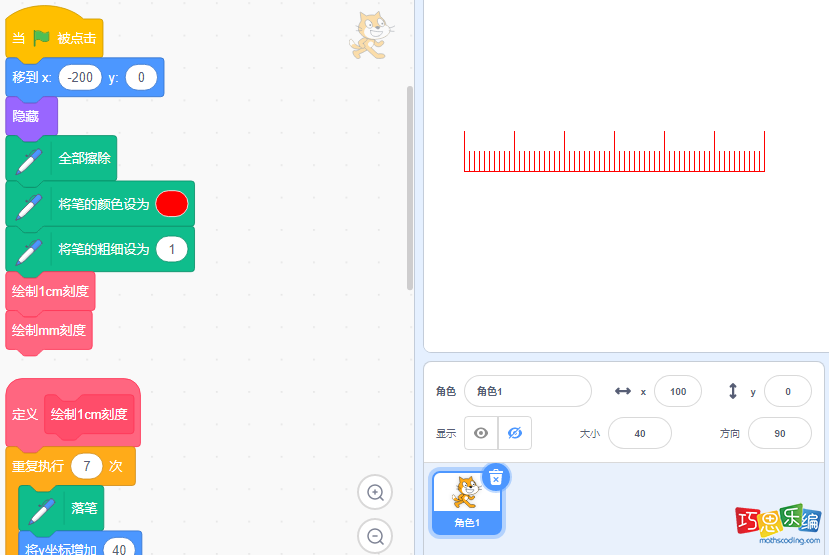

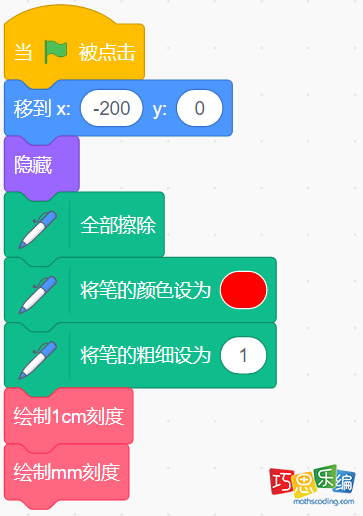

步骤一、打开scratch软件，默认小猫角色，设置隐藏，初始化小猫的位置（-200，0），添加画笔，初始化画笔参数，粗细为1，颜色为红色；
步骤二，新建自制积木函数“绘制1cm刻度”，厘米的垂直直线，高度为40，先绘制6个厘米的垂直线；落笔，y坐标增加40，抬笔，再回到起笔的位置，x坐标再增加50，50为下一个厘米垂直线；重复循环7次即可。
自制积木函数“绘制1cm刻度”

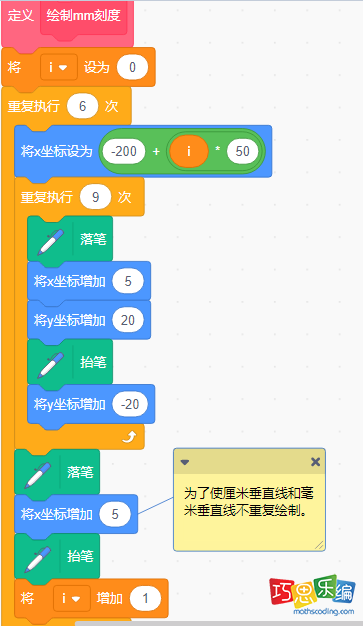

步骤三、新建自制积木函数“绘制mm刻度”，毫米的垂直直线，高度为20；厘米刻度线绘制完后，抬笔，x坐标需设置为-200的位置，落笔，x坐标增加5，y坐标再增加20，抬笔，y坐标再回到落笔位置。为了使厘米垂直线和毫米垂直线不重复绘制，x坐标再增加5；重复循环9次即可；
自制积木函数“绘制mm刻度”
